LED-P3.076-SMD2121-104×52-26S-V1.2 — из восьми таких модулей планировался экран 416×104. Мы потратили на него два дня и отказались: он устроен не как обычные модули, и плата HD-WF4 его штатно не потянула. Ниже — как он устроен, что мы перепробовали и какой вывод сделали.
| Параметр | Значение | Откуда знаем |
|---|---|---|
| Маркировка | LED-P3.076-SMD2121-104×52-26S-V1.2 | наклейка на модуле проверено |
| Размер | 320×160 мм, шаг пикселя 3,076 мм → 104×52 точки | маркировка проверено |
| Развёртка | Скан 1/26, строк 52 (в файле трассировки 26 строк) | мастер настройки проверено |
| Драйверы столбцов | 7 × ICN2037BP, по 16 выходов — цепочка из 112 выходов | маркировка на плате модуля проверено |
| Драйвер строк | Chipone ICND2138P | маркировка проверено |
| Разъём | HUB75; для скана больше 1/16 нужна линия E (HUB75E) | по устройству таких модулей |
| План сборки | 8 модулей 4×2 → 416×104 (4:1), ≈1280×320 мм | исходный замысел |
Строка модуля шириной 104 точки собрана на семи драйверах столбцов ICN2037BP: каждый на 16 выходов, то есть в цепочке 112 позиций. Светодиодов всего 104, а восемь выходов ни к чему не подключены — по ним светодиод не загорается ни при какой настройке. 104 на 16 не делится: нужно семь драйверов вместо шести с половиной, а семь — это 112.

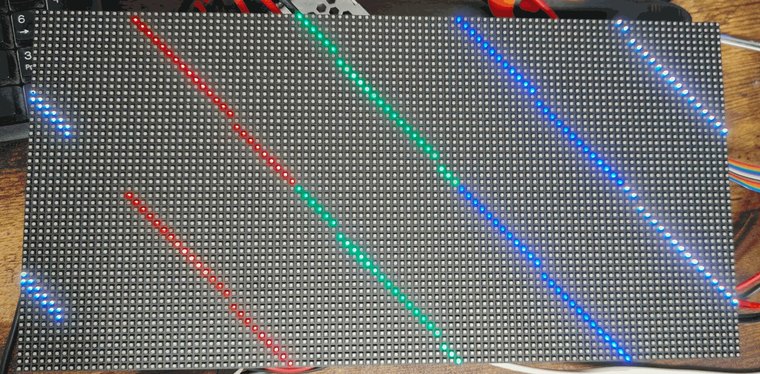

По нашей ручной трассировке пустые позиции — 0, 15, 31, 47, 63, 79, 95, 111: это 16-й выход каждой из семи микросхем и ещё первый выход первой. Светодиоды сидят на остальных 104 позициях и идут по цепочке подряд.
Нумерация сквозная по цепочке: у первой микросхемы выходы 0–15, у второй 16–31 и так далее. Пустые — 16-й выход каждой микросхемы и ещё первый выход первой.
| Шаг мастера | Ответ |
|---|---|

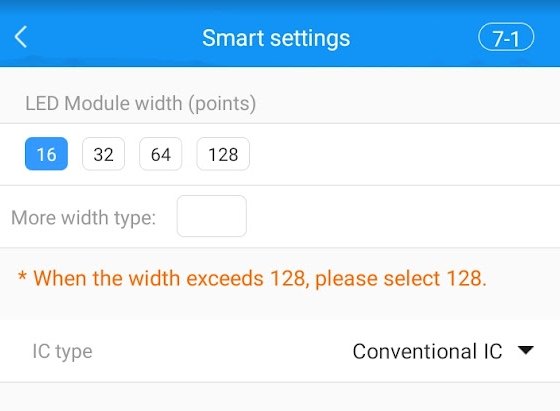

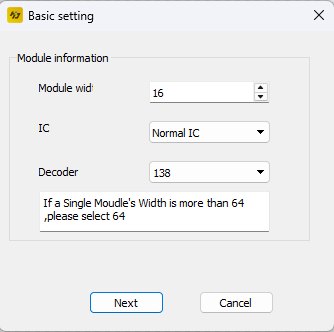

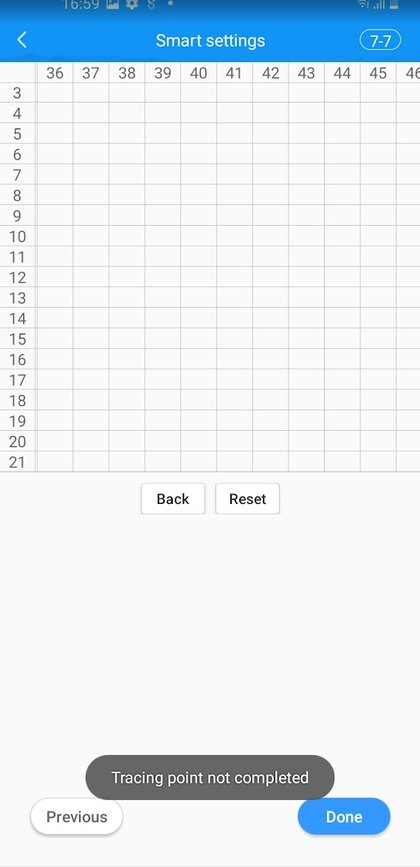

| 7-1. Ширина модуля и IC | 104; микросхема — ICN2038S (ICN2037BP в списке нет, выбрали ближайшую) |
| 7-2. Полярность данных | «B on»: при B горит, при A тёмный |
| 7-3. Полярность OE | A ярче |
| 7-4. Каналы цвета | A — красный, B — зелёный, C — синий, D — чёрный: обычный RGB |
| 7-5. Высота скана | 26 |
| 7-6. Строк на шаг | 1 |
| Файл | Что в нём | Результат |
|---|---|---|

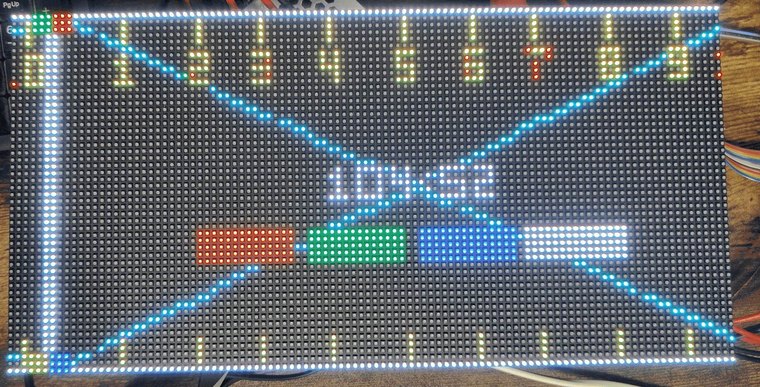

| 20261006_104-52_s26 | трассировка с экрана 112: пустые выходы уведены в столбцы 104–111 | экран 112×52: все 104 столбца видны. На V5 картинка циклически сдвинута на 6 столбцов. На V6 край картинки уходил не туда — это и проверяли сдвигами 14/16 |
| shift14, shift16 | та же таблица со сдвигом на 14 и 16 столбцов | на V6: картинка сместилась ровно настолько, насколько сдвинута таблица — плата таблицу соблюдает. Но ширина экрана при этом остаётся 112 |

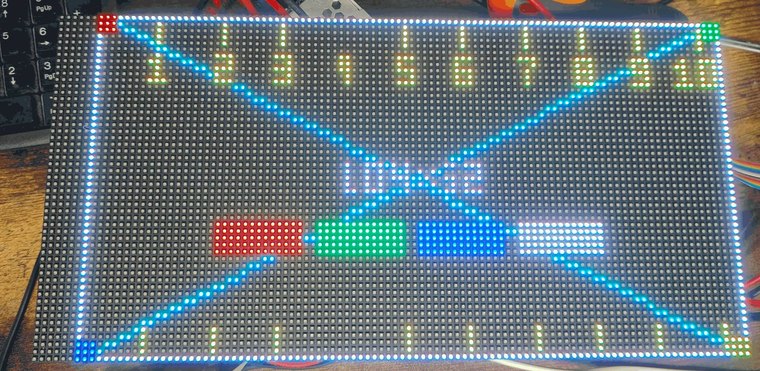

| null_b0 | ширина 104, пустые выходы выброшены из таблицы | V6: семь вертикальных полос у пустых выходов. V5: картинка целая, но сдвинута примерно на 15 столбцов и часть столбцов теряется |
| null_b8 | то же, другой байт заголовка | V6: полосы, жёлтая рамка переехала с первого столбца на последний |
| MOD104_A | ширина 104, пустые выходы дублируют соседний столбец, 112 записей на строку | V6: каша по всей панели |
| v2_v3 | трассировка v2, обрезанная до 104 | таблица совпадает с null_b0 — результат тот же |
| dup, dup0, MOD104_B, PANEL104_C, PANEL104_D | варианты с дублированием (PANEL104_C и _D — копии MOD104_A и _B) | на панели не проверяли |
| V5_ROT6 | исходная таблица со сдвигом на −6 | не проверяли — к тому моменту модуль уже отложили. Это единственная непроверенная надежда на WF4: экран 112, но без сдвига |
Проверено нами на этой панели: ширину 104 штатно получить не удалось. проверено
На этой панели мы его не проверяли, но рассчитывать на него не стоит. не проверяли
Для модуля 104×52 требуется одно из двух решений: плеер с принимающей картой — либо NovaStar TB3, либо Huidu HD-A3. У таких систем длина цепочки задаётся отдельно от видимой ширины, поэтому восемь пустых выходов можно пропустить штатно, а не обходить экраном 112. Платы, к которым модули подключаются напрямую (HD-WF4, HD-C16L), этого не умеют.
Купить только плеер (TB3 на Avito 15 000–32 800 ₽, объявления): карта NovaStar DH7508 уже есть и тянет 416×104 (88 % паспорта). не проверяли
Купить плеер и карту Huidu, зато есть готовый файл настройки под этот модуль. не проверяли
HJ-D3-ICN2037-104X52-26S.ssx из библиотеки LedArt: ширина 104, цепочка 112, 8 пустых выходов, микросхема ICN2037Файлы .xhds — для HD-WF4. Импорт такой же, как у файлов 128×64: скачать на телефон, в «Мои файлы» нажать на файл → «Открыть с помощью» → LedArt. Файл .ssx — для системы HD-A3 с принимающей картой, его открывают в HDPlayer.
| Файл | Что это | Размер |
|---|---|---|
20261006_104-52_s26.xhds | Та трассировка, что получилась на панели: цепочка 112 позиций. Экран 112×52 — все 104 столбца видны (на V5 — со сдвигом на 6). | 11,4 КБ |
20261007_v2_v3.xhds | Та же таблица, обрезанная до ширины 104. Совпадает с null_b0: на HD-WF4 чистой картинки не дала. | 10,6 КБ |
V5_ROT6.xhds | Трассировка v2 со сдвигом столбцов на −6 по кругу: для прошивки V5 и экрана 112×52. Не проверен — если вернётесь к этому модулю на WF4, начните с него. | 11,4 КБ |
HJ-D3-ICN2037-104X52-26S.ssx | Готовая настройка Huidu для систем с принимающими картами (HD-A3 + карта серии R), из библиотеки LedArt: ширина 104, цепочка 112, 8 пустых выходов. К HD-WF4 не относится. Импорт — в HDPlayer. См. «TB3 и HD-A3». | 34,7 КБ |
Рабочий файл для нынешних модулей 128×64 — P25_128x64_32S_RGB.xhds; он описан в разделе «Настройка».
