Как с нуля запустить экран из модулей FeuVision P2.5 128×64. Основной путь — телефон и приложение LedArt. Запасной — компьютер и HD2020. Скриншоты сняты в ходе нашей настройки; на части из них видны прежние модули 104×52 и экран 112×52, но кнопки и меню те же.

Шаг 0

Что понадобится

  • Плата Huidu HD-WF4 (или HD-C16L, см. ниже).
  • Модули FeuVision P2.5(2121)-32S-320X160-V4: надпись на обратной стороне, как на фото.
  • Шлейфы HUB75 (идут с модулями) и провода питания.
  • Блок питания 5 В: от 10 А на 2 модуля, 40 А на 8 модулей.
  • Телефон на Android с приложением LedArt (мы работали в 3.18.10.1). На ПК — HD2020. HDPlayer с этими платами не работает.
  • Файл режима сканирования P25_128x64_32S_RGB.xhds и проверочная картинка test_check_128x64.png. Всё есть в разделе «Скачать».

Соберите модули и подключите шлейфы по схеме подключения: плата → вход (IN) первого модуля, выход (OUT) → вход следующего. Питание включайте последним.

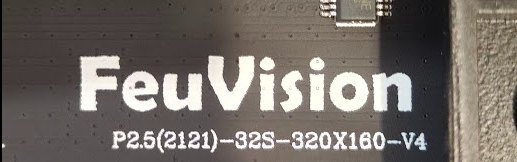

Маркировка модуля: FeuVision P2.5(2121)-32S-320X160-V4
Маркировка на обратной стороне модуля: шаг 2,5 мм, скан 32S, размер 320×160 мм → 128×64 точки.
Шаг 1

Подключение телефона к плате

  1. Включите питание.Плата поднимает свою сеть Wi-Fi через 10–20 секунд.
  2. Подключитесь к сети WF4_…Имя сети — «WF4_» и номер платы. Номер напечатан рядом с QR-кодом на плате. Пароль — на наклейке или в QR-коде; если их нет, попробуйте 88888888. Интернета в этой сети нет — телефон может спросить «остаться подключённым?», ответьте «да».
  3. Откройте LedArt и добавьте устройство.«Новый дисплей» → «Выберите модель устройства». Плата WF4 в списке находится в разделе «монохромный» → «Серия W / серия E» — это не ошибка, полноцветный режим включится сам. Для C16L — раздел «Полноцветный» → C16L.
  4. Проверьте карточку устройства.На главном экране появится плата: имя WF4_…, размер экрана, версия прошивки. Нужна прошивка V5.01.1244; на V6.02.426 настройки работали неправильно.

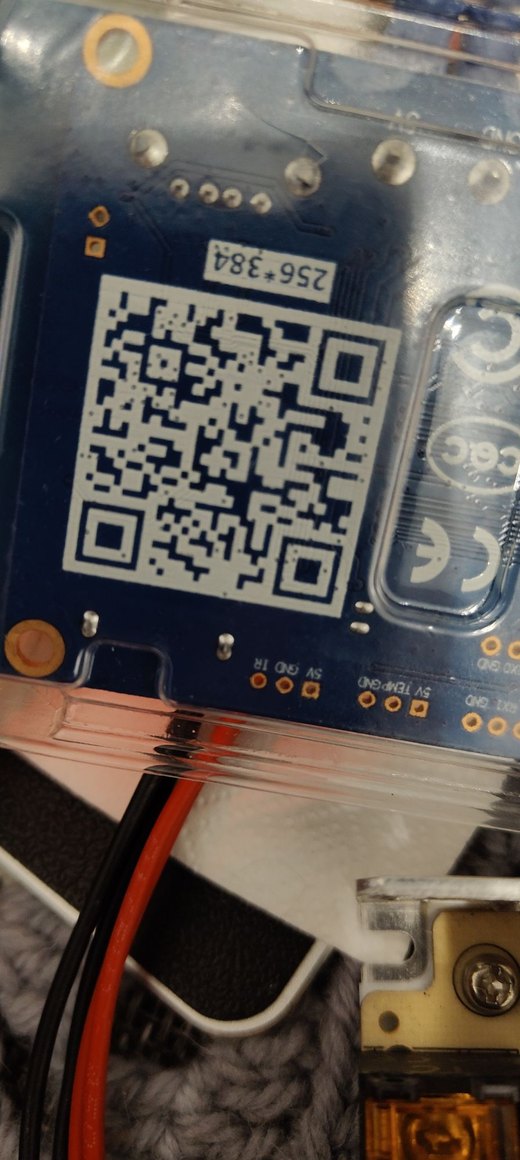

QR-код и номер на плате WF4
QR-код на плате

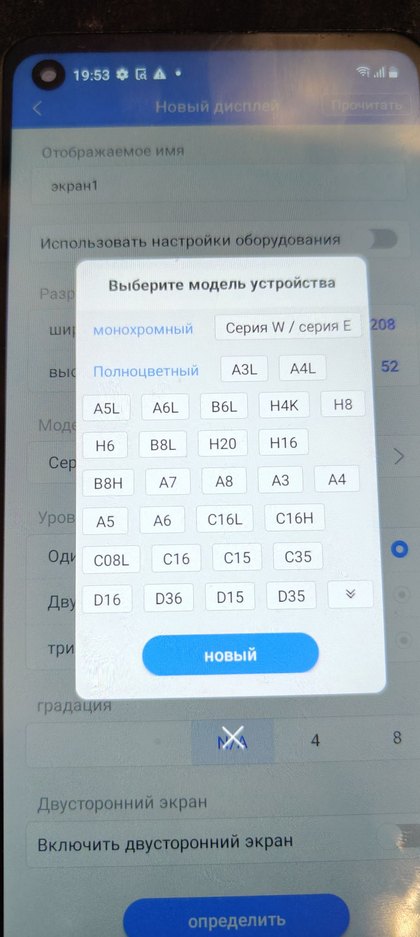

LedArt: окно выбора модели устройства
Выбор модели: WF4 — «Серия W / серия E», C16L — в «Полноцветный»

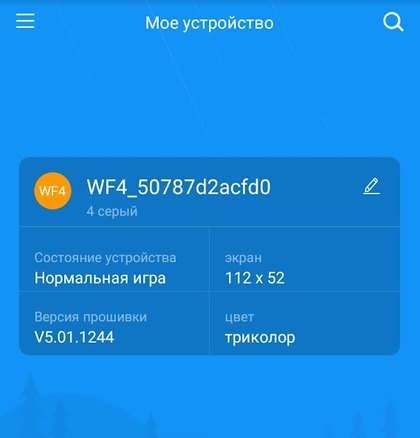

LedArt: карточка устройства WF4 с размером экрана и версией прошивки
Карточка платы: экран и прошивка

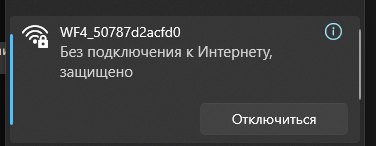

Подключение к сети WF4: без подключения к интернету, защищено
Так выглядит сеть платы на компьютере: «без подключения к Интернету» — это нормально.
Шаг 2

Режим сканирования (настройка модуля)

Режим сканирования говорит плате, как устроен модуль: ширина, число строк, скан, порядок цветов. Для модулей 128×64 есть два способа.

  1. Откройте аппаратные настройки.Карточка устройства → «Аппаратные настройки», пароль 888 (если не подходит — 168). Нажмите строку «Режим сканирования».
  2. Способ А — встроенный режим.В списке Scan settings включите переключатель DisplayAll (показать все). Внизу появится [C100] zx_p2.5_p3_p4_32s_BGR — это линейный модуль 128 точек, скан 1/32, порядок цветов BGR. Выберите его.
  3. Способ Б — наш файл.Скачайте P25_128x64_32S_RGB.xhds на телефон. Откройте «Мои файлы» → «Загрузки», нажмите на файл → «Открыть с помощью» → LedArt. Файл появится в списке Scan settings. Это тот же C100, но с порядком цветов RGB.
  4. Размер экрана.В тех же аппаратных настройках: ширина и высота экрана. 2 модуля в ряд — 256×64, 8 модулей 4×2 — 512×128. Нажмите «Отправить».

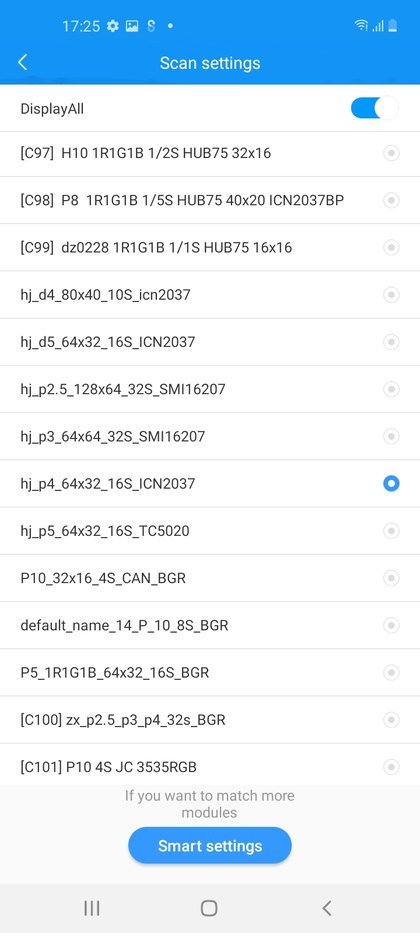

LedArt: список Scan settings с переключателем DisplayAll и режимом C100 zx_p2.5_p3_p4_32s_BGR
Scan settings: DisplayAll вверху, [C100] внизу списка
Мои файлы на телефоне: папки, среди них Download
«Мои файлы» → папка Download: здесь лежит скачанный .xhds
Строка «Режим сканирования» с выбранным файлом
После выбора строка «Режим сканирования» показывает имя файла
RGB или BGR?Это проверяется картинкой на шаге 3: если красный угол горит синим — возьмите другой вариант.
Шаг 3

Проверка картинкой

Создайте программу с картинкой test_check_128x64.png на весь экран и отправьте. Что должно быть:

  • белая рамка ровно по краю экрана, без обрезки;
  • углы: красный слева вверху, зелёный справа вверху, синий слева внизу, жёлтый справа внизу;
  • голубые диагонали прямые, без ступенек и разрывов;
  • полосы R, G, B и белая — своих цветов.

Для проверки порядка столбцов есть «пила» diag_saw_128x64.png: линии должны идти ровно, без скачков.

Панель с проверочной картинкой: рамка, цветные углы, диагонали
Так выглядит удачная проверка (снято на прежнем модуле 104×52, картинка та же по смыслу)
Панель с «пилой»: цветные диагональные линии
«Пила»: по сдвигам линий видно потерянные столбцы
Шаг 4

Загрузка ролика

  1. Новая программа.Главный экран → «+» → новая программа. Растяните область на весь экран (координаты 0,0 и размер экрана).
  2. Добавьте GIF.Картинка → выберите GIF из «Загрузок». Для 2 модулей на WF4 — voda_final_256x64_12fps_wf4.gif.
  3. Скорость.Задержки внутри GIF LedArt не читает: время кадра = «Скорость» × 10 мс. Скорость 1 — максимум платы. Для ролика на 12 кадров в секунду по формуле выходит около 8 (83 мс). Это расчёт: плата тратит время и на сам вывод кадра, поэтому сверьте секундомером — круг должен длиться 22 секунды — и подберите значение.
  4. Нажмите «передавать».Следите за процентами. Если отправка встаёт на ~88 % — программа больше ≈4,5 МБ памяти платы. Возьмите GIF с меньшим числом кадров: у каждого файла в «Скачать» указано, влезет ли он.

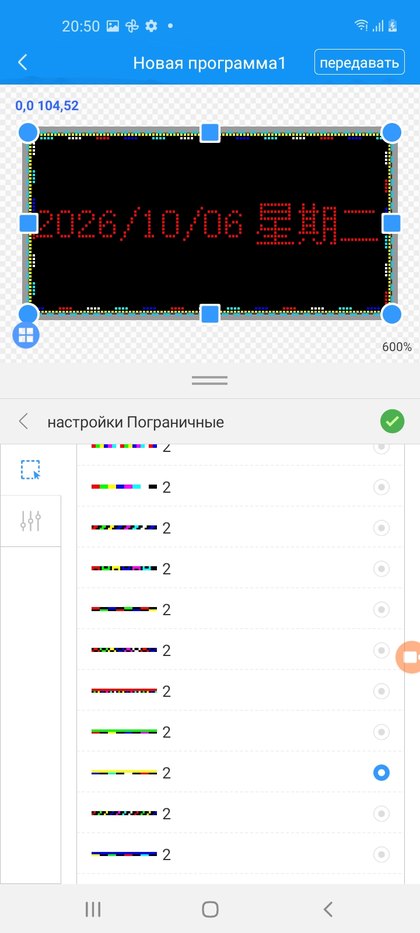

LedArt: редактор новой программы с областью на весь экран и кнопкой передавать
Редактор программы: область и кнопка «передавать» вверху справа
Если модуля нет в списке

Мастер Smart settings (7 шагов)

Нужен только для модулей, к которым нет готового режима. Кнопка «Smart settings» — внизу списка Scan settings. На каждом шаге панель что-то показывает, а вы отвечаете, что видите. Ниже — что означает каждый вопрос и что мы отвечали для своих модулей.

Шаг 7-1: ширина модуля 16/32/64/128 и тип микросхемы
7-1. Ширина модуля и IC. Ширина в точках (для 128×64 — 128). IC type — микросхема-драйвер столбцов, маркировка на модуле; если не знаете — Conventional IC.
Список микросхем: Conventional IC, ICN2038, SM16017 и др.
Список IC. Ищите по первым буквам маркировки (ICN…, SM…, MBI…).

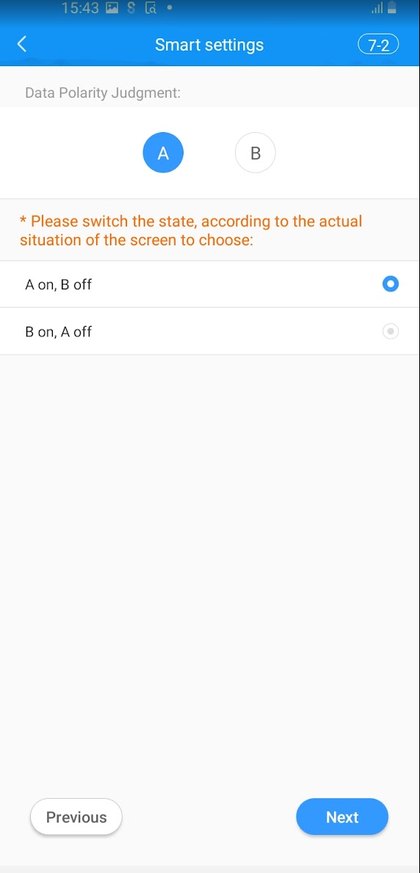

Шаг 7-2: полярность данных A/B
7-2. Полярность данных. Переключайте A и B и смотрите на панель: выберите, в каком состоянии горят точки («A on, B off» или наоборот).

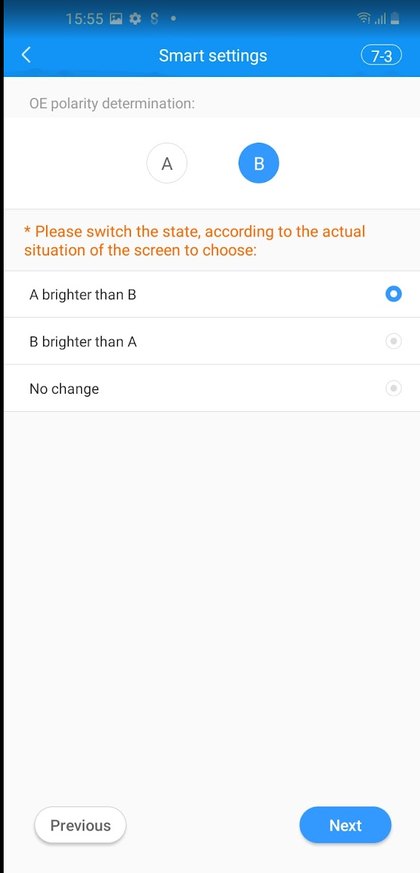

Шаг 7-3: полярность OE
7-3. Полярность OE. Сравните яркость в A и B: «A ярче», «B ярче» или «без изменений».

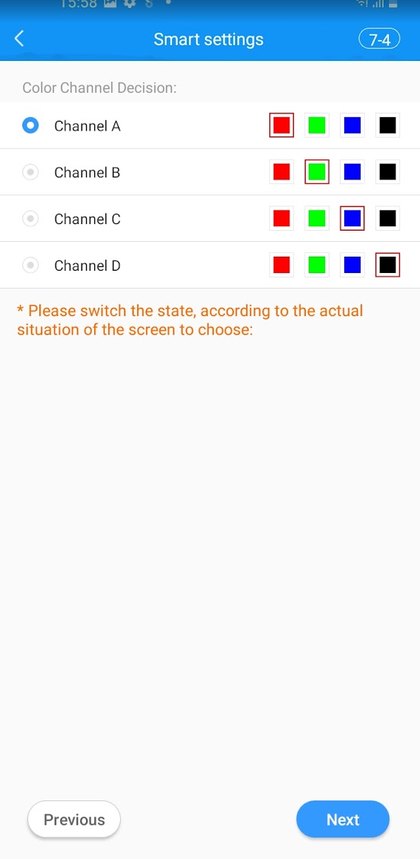

Шаг 7-4: каналы цвета A–D
7-4. Каналы цвета. Для каждого канала A–D отметьте цвет, которым загорелась панель (красный, зелёный, синий, чёрный).

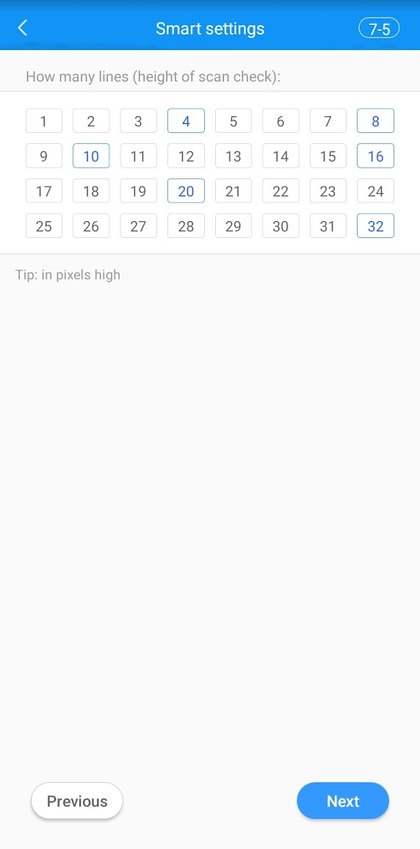

Шаг 7-5: сколько строк горит (высота скана)
7-5. Высота скана. Посчитайте, сколько строк горит сверху. Для скана 1/32 у модуля 64 строки — 32.

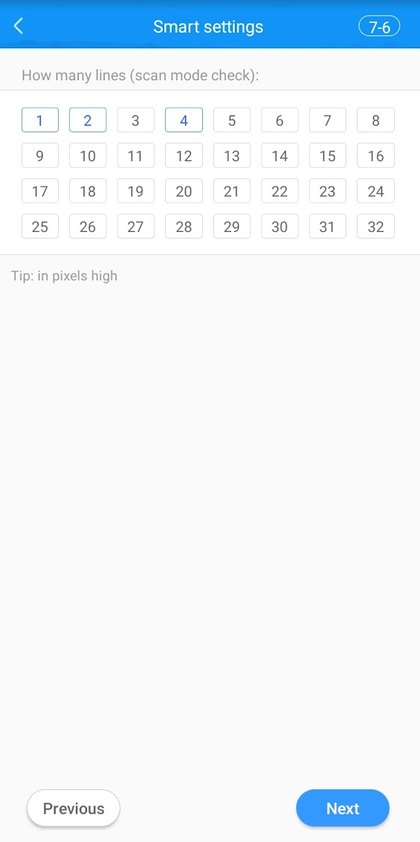

Шаг 7-6: сколько строк на шаг
7-6. Строк на шаг. Сколько строк загорается за одно нажатие. Обычно 1.

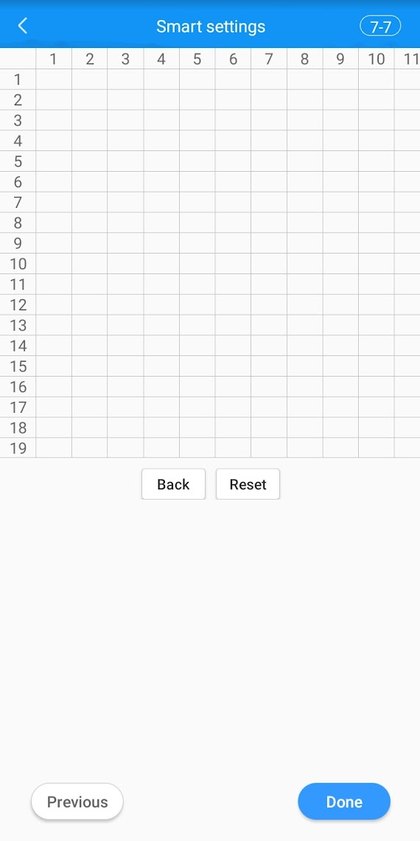

Шаг 7-7: сетка трассировки
7-7. Трассировка. На панели загорается одна точка — нажмите ту же клетку в сетке. Повторяйте до конца строки, затем «Done».
Ошибка Tracing point not completed
«Tracing point not completed». Отмечены не все точки. Если точка нигде не загорается — это пустой выход микросхемы: отметьте её за пределами рабочей ширины.
СоветДля модулей 128×64 мастер проходить не нужно: подходит готовый режим из шага 2 (линейная цепочка, скан 1/32). Порядок цветов — RGB или BGR — подтвердите проверочной картинкой. Мастер мы проходили для прежних модулей 104×52 — там весь опыт.
Запасной путь

Настройка через HD2020 на компьютере

HD2020 (мы ставили V1.3.2.1) подключается к плате по той же сети WF4_…: подключите компьютер к ней через Wi-Fi.

  1. Settings → Screen Settings.Пароль 888. Плата определится сама: Device Name WF4_…, Device type HD-WF4, справа зелёным — пределы платы.
  2. Размер экрана.Width и Height — 256 и 64 (или 512 и 128). Отметьте Hardware Settings.
  3. Panel Scan.Выберите режим из списка или нажмите Advanced Settings.
  4. Advanced Settings → Import.Здесь можно загрузить файл режима .xhds (HD2020 сам сохраняет такие файлы через Export) или пройти мастер кнопкой Smart setting. Затем Send.

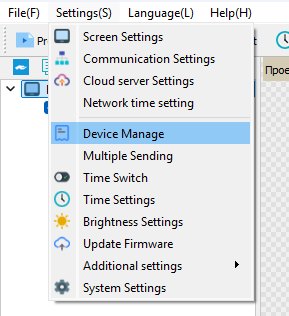

HD2020: меню Settings, пункт Screen Settings
Меню Settings

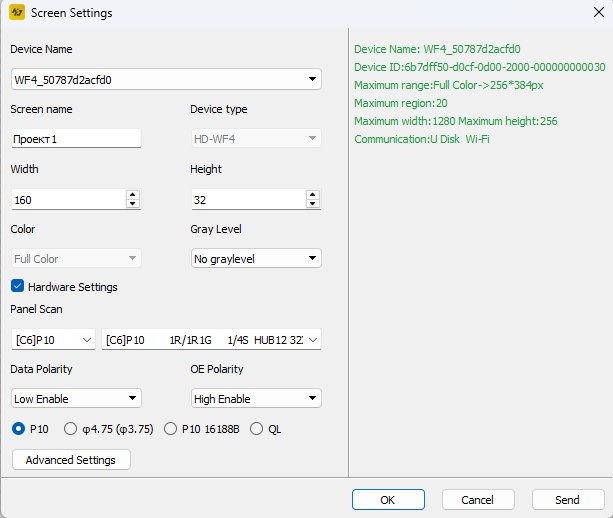

HD2020: окно Screen Settings
Screen Settings: имя платы, размер, Hardware Settings, Panel Scan

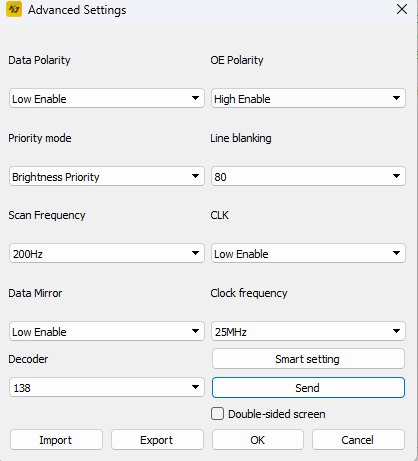

HD2020: Advanced Settings с кнопками Smart setting, Send, Import, Export
Advanced Settings: Smart setting, Send, Import/Export

Мастер Smart setting в HD2020

Basic setting: ширина модуля, IC, Decoder
Basic setting. Ширина модуля (не больше 64 — для 128 укажите 64), IC, Decoder (у нас 138).

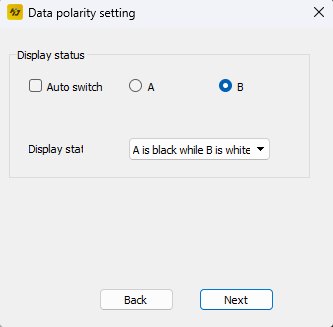

Data polarity setting
Data polarity. A или B — при каком состоянии горят точки.

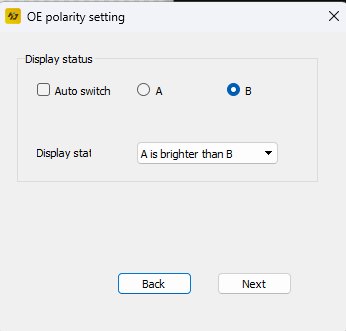

OE polarity setting
OE polarity. В каком состоянии ярче.

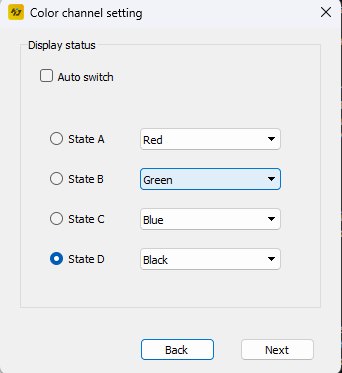

Color channel setting
Color channel. Какой цвет горит в состояниях A–D.

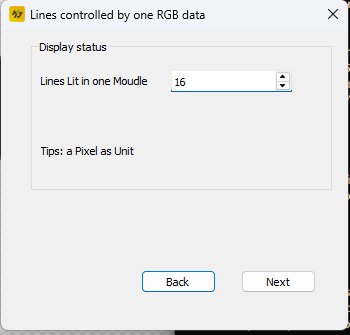

Lines controlled by one RGB data
Lines. Сколько строк горит (для 1/32 — 32).
HD2020: Tracing point is error
«Tracing point is error». Точка трассировки отмечена неверно — нажмите Reset и пройдите строку заново.
Ограничение HD2020Мастер HD2020 принимает ширину модуля не больше 64. Для готового режима 128×64 удобнее LedArt или импорт файла.
По документации Huidu, на плате не проверено

HD-C16L

  1. Программы те же.LedArt на телефоне (модель «Полноцветный» → C16L, см. скриншот выбора модели выше) и HD2020 на ПК.
  2. Соединение.Ряды модулей — на порты 1 и 2 (по 512×64 на порт). Плата подключается по своей сети Wi-Fi или сетевым кабелем.
  3. Модуль.Аппаратные настройки, пароль 888 или 168: модуль 128×64, скан 1/32, RGB. Файлы режима от WF4 могут не подойти — при необходимости пройдите Smart settings.
  4. Ролик.Программа → «Видео» → voda_final_512x128.mp4. Подсчёт кадров не нужен: видео хранится сжатым, памяти 2 ГБ.
Частые проблемы

Если что-то не так

Что видноПричинаЧто сделать
Красный горит синимПорядок цветовРежим _BGR вместо _RGB (или наоборот)
Половины экрана поменялись местамиМодули в цепочке в другом порядкеПереставьте модули или подключите плату к другому концу цепочки
Каша, полосы, «рябь» по всей панелиНе тот режим сканированияПроверьте, что выбран P25_128x64 / C100, а не прежний режим
Отправка встаёт на 88 %Программа больше ≈4,5 МБGIF с меньшим числом кадров (12 к/с) или меньший экран
Ролик идёт медленноСкорость в LedArtПоставьте «Скорость» 1–8, сверьте длительность секундомером
Пароль 888 не подходитДругой пароль у прошивкиПопробуйте 168
Приложение предлагает обновить прошивкуНовая версия V6Откажитесь: на V6.02.426 настройки работали неправильно
