Чистая вода · LED
Все ролики проекта

Скачать

Каждый файл можно посмотреть прямо здесь. Для HD-C16L берите MP4, для HD-WF4 — GIF, который помещается в его ≈4,5 МБ: оценка указана у каждого GIF.

Финальный ролик · версия 4

22 с: бутылка-полторашка, облака, цветные надписи. Исходник — hf/led512.

voda_final_512x128.mp4 рекомендуем

Для HD-C16L на экране из 8 модулей. Видео заливается как есть.

MP4512×12822 с440 кадров20 к/с691 КБ
Скачать · 691 КБ

voda_final_256x64.mp4

Для HD-C16L на двух модулях или просто посмотреть.

MP4256×6422 с440 кадров20 к/с306 КБ
Скачать · 306 КБ
Предпросмотр voda_final_256x64_12fps_wf4.gif

voda_final_256x64_12fps_wf4.gif для WF4

Для HD-WF4 на двух модулях: влезает в память. В LedArt скорость 8, проверить секундомером: круг 22 с.

GIF256×6422 с264 кадров12 к/с302 КБ
WF4: ≈3,0 МБ программы · влезет Скачать · 302 КБ
Предпросмотр voda_final_256x64.gif


20 к/с. На WF4 не отправится: программа больше лимита, встаёт на 88 %.

GIF256×6422 с440 кадров20 к/с402 КБ
WF4: ≈5,0 МБ программы · не влезет Скачать · 402 КБ

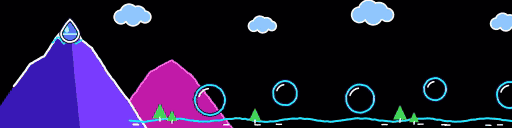

Предпросмотр voda_final_512x128.gif


20 к/с, для WF4 слишком велик. Оставлен для просмотра.

GIF512×12822 с440 кадров20 к/с1002 КБ
WF4: ≈20,1 МБ программы · не влезет Скачать · 1002 КБ

Настройка модуля для HD-WF4

Файл режима сканирования для LedArt: модуль FeuVision P2.5 128×64, скан 1/32. Скопировать на телефон, открыть в «Мои файлы» → «Открыть с помощью → LedArt», затем выбрать в аппаратных настройках (пароль 888).

P25_128x64_32S_RGB.xhds для WF4

Основной вариант, порядок цветов RGB. Тот же режим, что встроенный в LedArt [C100] zx_p2.5_p3_p4_32s.

XHDS128×64скан 1/32RGB4096 точек трассировки16 КБ
Скачать · 16 КБ

P25_128x64_32S_BGR.xhds

Порядок цветов BGR, как у встроенного [C100]. Если на проверке красный горит синим — возьмите другой вариант.

XHDS128×64скан 1/32BGR4096 точек трассировки16 КБ
Скачать · 16 КБ

Прежний модуль 104×52

Модуль со скрытыми выходами: цепочка 112 позиций на 104 светодиода. На HD-WF4 штатно не заработал — вся история на странице «Модуль 104×52».

20261006_104-52_s26.xhds

Трассировка, которую мы прошли на панели (цепочка 112 позиций). Экран 112×52: все 104 столбца видны, на V5 картинка сдвинута на 6 столбцов.

XHDS112×52скан 1/26RGB2912 точек трассировки11 КБ
Скачать · 11 КБ

20261007_v2_v3.xhds

Та же таблица, обрезанная до ширины 104. Совпадает с null_b0: на HD-WF4 чистой картинки не дала.

XHDS104×52скан 1/26RGB2704 точек трассировки11 КБ
Скачать · 11 КБ

V5_ROT6.xhds не проверен

Трассировка v2 со сдвигом столбцов на −6: для прошивки V5 и экрана 112×52. Единственный непроверенный вариант для WF4.

XHDS112×52скан 1/26RGB2912 точек трассировки11 КБ
Скачать · 11 КБ

Прежние версии

Можно сравнить, как менялся ролик.

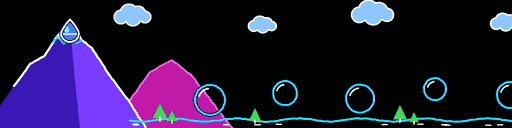

Предпросмотр voda_v3_oblaka_512x128.gif


Версия 3: добавлены облака, бутылка ещё старая.

GIF512×12822 с440 кадров20 к/с1,09 МБ
WF4: ≈20,1 МБ программы · не влезет Скачать · 1,09 МБ
Предпросмотр voda_v3_oblaka_256x64.gif


Версия 3, 256×64.

GIF256×6422 с440 кадров20 к/с391 КБ
WF4: ≈5,0 МБ программы · не влезет Скачать · 391 КБ

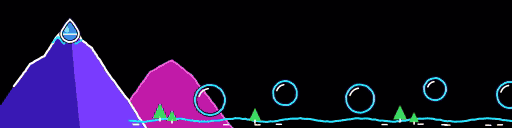

Предпросмотр voda_v2_cvet_512x128.gif


Версия 2: цветные надписи, слова держатся по 2,3 с, длина 22 с.

GIF512×12822 с440 кадров20 к/с866 КБ
WF4: ≈20,1 МБ программы · не влезет Скачать · 866 КБ
Предпросмотр voda_v2_cvet_256x64.gif


Версия 2, 256×64.

GIF256×6422 с440 кадров20 к/с351 КБ
WF4: ≈5,0 МБ программы · не влезет Скачать · 351 КБ

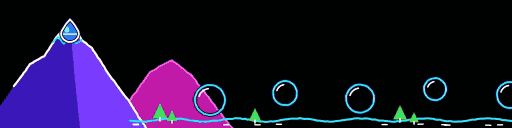

Предпросмотр voda_v1_18s_512x128.gif


Версия 1: 18 с, белые надписи.

GIF512×12818 с360 кадров20 к/с963 КБ
WF4: ≈16,5 МБ программы · не влезет Скачать · 963 КБ
Предпросмотр voda_v1_18s_256x64.gif


Версия 1, 256×64. Эту программу WF4 принял.

GIF256×6418 с360 кадров20 к/с343 КБ
WF4: ≈4,1 МБ программы · влезет Скачать · 343 КБ

Тесты стиля

Короткие куски по 5 с, по ним выбирали оформление под LED.

Предпросмотр test_led_black_256x64.gif

test_led_black_256x64.gif принят

Утверждённый стиль: чёрный фон, цвет только на предметах.

GIF256×645 с100 кадров20 к/с141 КБ
WF4: ≈1,1 МБ программы · влезет Скачать · 141 КБ
Предпросмотр test_led_zarya_256x64.gif

test_led_zarya_256x64.gif отклонён

Цветная заря на фоне: на панели рябит.

GIF256×645 с100 кадров20 к/с196 КБ
WF4: ≈1,1 МБ программы · влезет Скачать · 196 КБ
Предпросмотр test_glow_256x64_20fps.gif

test_glow_256x64_20fps.gif отклонён

Первый тест со свечением: на панели голубые «ореолы», пузыри пропадают.

GIF256×645 с100 кадров20 к/с245 КБ
WF4: ≈1,1 МБ программы · влезет Скачать · 245 КБ
Предпросмотр test_glow_256x64_10fps.gif


То же, 10 к/с.

GIF256×645 с50 кадров10 к/с195 КБ
WF4: ≈0,6 МБ программы · влезет Скачать · 195 КБ
Предпросмотр test_glow_256x64_6fps.gif


То же, 6 к/с.

GIF256×645 с30 кадров6 к/с120 КБ
WF4: ≈0,3 МБ программы · влезет Скачать · 120 КБ

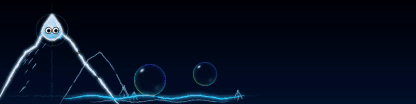

Предпросмотр test_glow_416x104.gif


Исходный тест под прежние модули 104×52 (экран 416×104).

GIF416×1048 с192 кадров24 к/с587 КБ
WF4: ≈5,8 МБ программы · не влезет Скачать · 587 КБ

Служебные

Для проверки панели и скорости платы.

Предпросмотр test_check_128x64.png


Рамка, цветные углы, метки каждые 16 столбцов: проверка настройки модуля.

PNG128×642 КБ
Скачать · 2 КБ
Предпросмотр diag_saw_128x64.png


«Пила»: по точке в столбце, видно потерянные и сдвинутые столбцы.

PNG128×640 КБ
Скачать · 0 КБ
Предпросмотр fps_test_256x64.gif


Счётчик кадров 00–49 на весь экран: снять на видео и посчитать реальные кадры в секунду.

GIF256×642 с50 кадров20 к/с56 КБ
WF4: ≈0,6 МБ программы · влезет Скачать · 56 КБ
Предпросмотр fps_test_64x64.gif


Счётчик кадров на области 64×64.

GIF64×642 с50 кадров20 к/с37 КБ
WF4: ≈0,1 МБ программы · влезет Скачать · 37 КБ
